模具誤送及通過檢出裝置

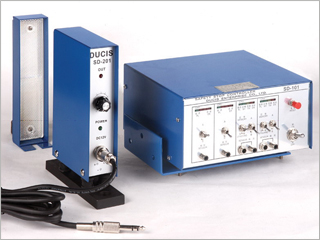

申皓 SD-101/102，SD-201/202
同期訊號和角度圖

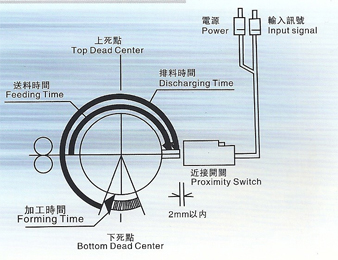

無接點式：近接開關作排料和同期檢出，基準輸入時間和角度關系圖
應用功能
A：動作檢出：波動（擠料）
偵測（棒）裝置接觸（ON）檢出
B：動作檢出：材料末端
偵測（棒）裝置切斷（OFF）檢出
同期檢出：
應用：送料不足檢測，送料間距檢測
配合沖床送料時間、角度，來檢測送料是否正確，同期基點（TM黃色燈）在90度位置也就是在沖床輪軸裝設凸輪信號。在TM燈未亮之前材料先送定位，否則停機。
記憶檢出（通過檢出)：
應用：沖壓制品排出（吹出）檢出
沖床每沖壓一行程必須要有制品通過檢測裝置（光電、磁性、微動、近接等開關）輸入檢出訊號作記憶（MY綠色燈），同期燈亮清除記憶如無製品通過就停止。
標準配件外其他光電選擇

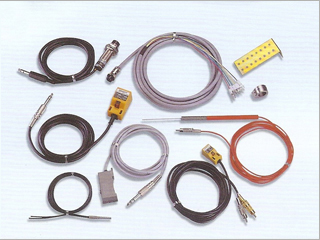

市售近接開關、光電開關、紅外線偵測開關（附擴大器內裝）以及偵測棒、微動開關均可配合使用。
SD-101
SD-102
CH1-2

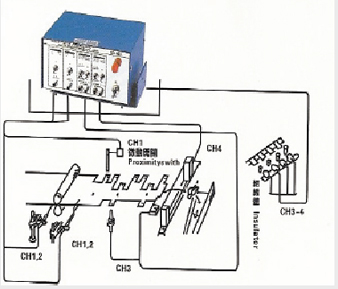

材料之波動，擠料檢出（A檢出）末料未端檢出（B檢出）
CH1
材料之波動，擠料檢出（A檢出）末料未端檢出（B檢出）
CH3
材料送料不足，間距檢出（同期檢出）採用一般近接開關，光電開關
CH2
光纖定位檢知 Check the orientation. Using the optical fiber.
CH4
製品排料確認檢出，配合使用通過檢知(SD-201/202)
CH3
材料送料不足，間距檢出（同期檢出）採用一般近接開關，光電開關
CH4
製品排料確認檢出，配和使用通過檢知(SD-201/202)
規格：
SD-101/102
SD-201/202
檢出迴路
4CH.獨立檢出
檢出幅
（紅外線偵測）
SD-201：最大150mm
SD-202：最大100mm
選擇切換
A/B: 記憶/同期
最小檢出
φ2mm（距離設定0.5m）不透明體
反應時間
ON 檢出3μ、OFF檢出300μ以下
檢出距離
500mm以內
使用電壓
AC85V~270V、50/60Hz±10%
電源電壓
DC12V~24v(±10%)
消秏電力
16W以下
消秏電力
60mA以下
輸出信號
繼電號 A/B(220V3A)
最大連轉速度
（綠色）電源、紅色（通過表示）
延遲時間
10ms以內
感度調整
依檢測物大小調整
周圍溫度
0℃~40℃
周圍溫度
0℃~40℃
輸入信號
DC12V、檢測裝置
反應速度
1m sec以下
標準配件
SD-101：
偵測棒單叉1支、雙叉1支、六蕊訊號線1條、預備凸輪線2條
SD-102：
偵測棒單叉2支、雙叉2支、六蕊訊號線1條、預備凸輪線2條
連接線長
2.5M
外形尺寸
175W*212L*100H
外形尺寸
40W*210L*180H
重量
2.65kg
重量
本體1.2kg / 反射板 0.3kg

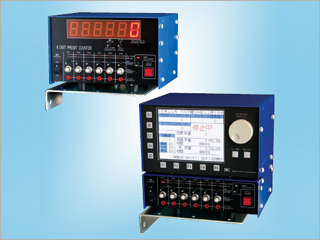

理研 PMC-3
產品特點
1.任何人都能簡單的操作
2.對應多種需求的組合式設計
3.必要時，可通過增設單元強化功能
4.計數器單元為大型LED顯示，採用簡便明了的設計
5.可通過增設液晶單元(CLT)實施生產管理
6.CLT單元採用大型彩色液晶，劃面清晰，大幅度擴展功能
檢出功能
材料用完檢出(CH1)
使用接觸式傳感器和限位開關等，當材料供給斷絕時，輸出停止信號。
波動檢出(CH2. CH3)
在材料供給側，當材料掛在模具等上而發生彎曲時等，使用接觸式傳感器或限位開關等檢檢出彎曲並輸出停止信號。
送進錯誤檢出(CH4)
對於材料的送進，使用同步信號和接觸傳感器，檢測在1行程中是否以正常的長度送進。當發生送進錯誤時輸出停止信號。
排出檢出(CH5.CH6)
使用光幕傳感器或磁通傳感器等，檢出加工品的排出狀況，如果發生異常，輸出停止信號。
可選單元
計數器單元
PMC-CU作為PMC-3型錯誤檢出裝置可選件而備用的計數器單元，可通過增設本裝置作為6位計數器使用，除此以外可大幅度增加其功能。
檢出功能設定
可對每個通道選擇接觸、分離、送進錯誤、排出的功能。
基準凸輸功能(連續運轉專用功能)
傳感器輸入極性切換
可進行各通道的傳感器輸入(A=ON輸入、b=OFF輸入)的切換。
SPM顯示功能
開動中顯示冲壓機的轉速。
液晶單元(CLT)
液晶單元(CLT)
CLT作為PMC-3型錯誤檢出裝置的可選件而備用的彩色液晶單元，具備有助於提高生產率的各種功能。可邊看大型監控器邊以對話方式容易地設定PMC-3的個種功能。
型號
套件構成品
PMC-3-BU
PMC-3-MU
PMC-3-CU
傳感器套件
LDS-100
LDS-110
LDR-200
備註
PMC-3N
PMC-3A
○
─
─
○
─
─
─
PMC-3B
○
─
─
○
○
─
─
PMC-3R
○
─
─
○
─
○
─
PMC-3L
○
─
─
○
─
─
○

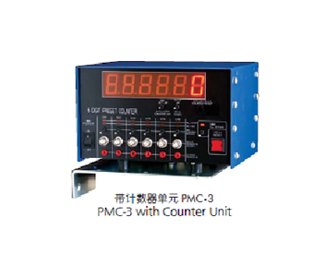

PMC-3N(帶計數器)
PMC-3CA
○
─
○
○
─
─
─
PMC-3CB
○
─
○
○
○
─
─
PMC-3CR
○
─
○
○
─
○
─
PMC-3CL
○
─
○
○
─
─
○

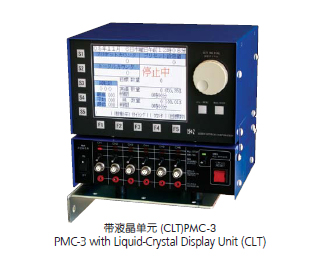

PMC-3N(帶液晶顯示)
PMC-3MA
○
○
─
○
─
─
─
PMC-3MB
○
○
─
○
○
─
─
PMC-3MR
○
○
─
○
─
○
─
PMC-3MLl
○
○
─
○
─
─
○
單元
PMC-3-BU
○
─
─
─
─
─
─
檢出裝置
主體
PMC-3-MU
─
○
─
─
─
─
─
液晶單元
PMC-3-CU
─
─
○
─
─
─
─
計數器單元
接觸式傳感器
傳感器套件
─
─
─
○
─
─
─
接觸式
傳感器
光幕傳感器
LDS-100
─
─
─
─
○
─
─
直射式，光幕寬度100mm
LDS-200
─
─
─
─
─
─
○
直射式，光幕寬度200mm
LDR-110
─
─
─
─
─
○
─
反射式，光幕寬度110mm
